KKシール

止水装置用複合ゴム製パッキン

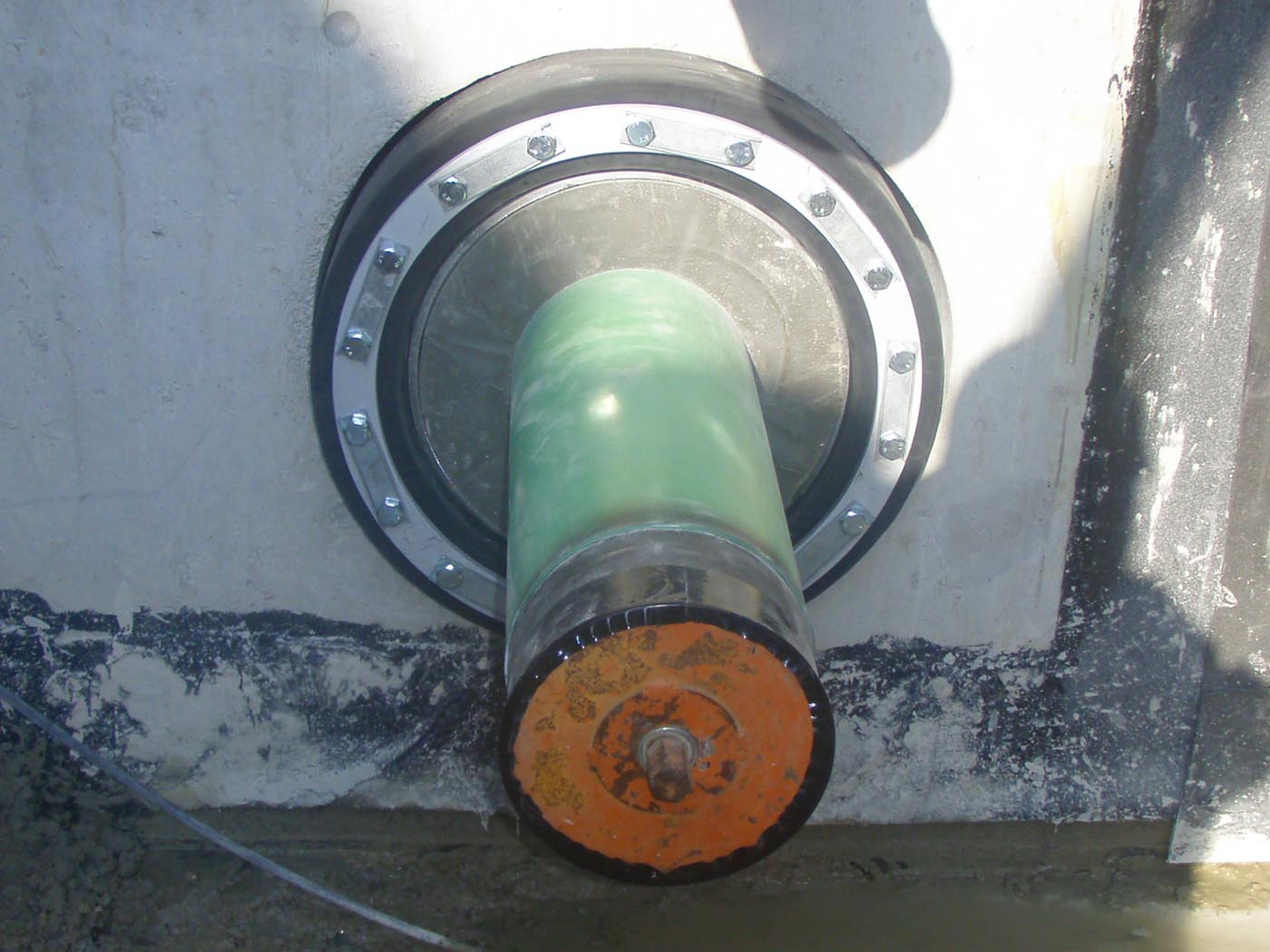

KKシール

KKシールは、ゴムの弾力性と形状変化を効果的に活かし、アクアタイト(水膨張ゴム)との二重シール構造の止水閉塞材です。

KKシール

ガス、原油、水道や地域冷暖房用の冷温水、蒸気などが、構造体の壁を貫通する場合、本管と鞘管との接触により生じる通電、錆、または隙間から流入する水、土砂などが問題になります。
新開発のKKシールは、ゴムの弾力性と形状変化を効果的に活かし、アクアタイト(水膨張ゴム)との二重シール構造の止水閉塞材です。

KKシールカタログ(.pdf)

KKシールの特長

  • 優れた止水性及び気密性

    一次シールと二次シールゴムの二重構造で、優れたシール効果を発揮します。
    (試験結果200A 2個の背面水圧 5kgf/㎠ 許容)

  • 優れた変位追従性

    本管変位(伸縮、沈下、傾斜)に追従可能です。

  • 優れた耐震性

    振動を吸収し、地震や地上の振動から本管を保護します。

  • 優れた耐久性

    ゴム材質は、柔軟性に富んだ耐オゾン性、耐候性、耐水性に優れ、長期のご使用に耐えます。

  • 優れた絶縁性

    シールゴムは、絶縁性材質を使用し、優れた絶縁性を有します。

  • 優れた施工性

    レンチなどの簡単な工具で取付け可能。作業時間を大幅に短縮します。

  • 既設管に取付け可能

    分割構造で、新設管のみならず既設管にも取付けできます。

KKシールの構造

KKシールのシールゴムは、二重シール構造になっております。一次シールゴムは、2層2個の成型したゴム輪を両側から押さえ、フランジで挟み込む構造で、ボルトを締めることにより自由自在に本管と鞘管に密着し、気密を保持します。
二次シールゴムは、アクアタイト(水膨張ゴム)を使用し、吸水により自己体積膨張して、シール面圧のアップと、微細な窪みを埋め、優れたシール効果を発揮します。

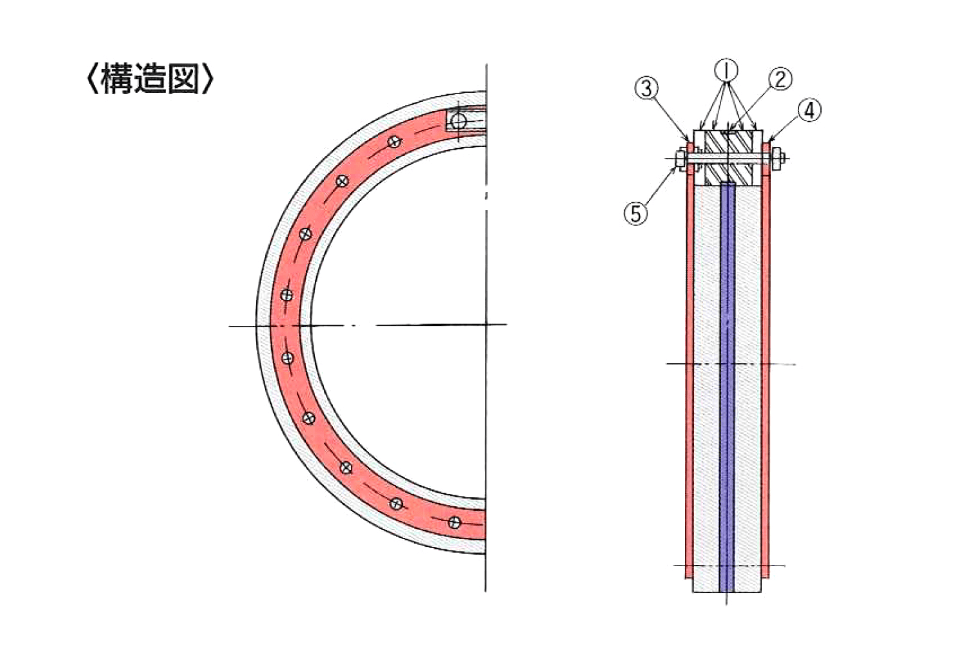

構造図

部品名 材質
1 一次シールゴム 合成ゴム(硬質＋軟質)
2 二次シールゴム アクアタイト(水膨張ゴム)
3 押えフランジA SS400又は、FRP
4 押えフランジB SS400又は、FRP
5 締付ボルトナット 亜鉛メッキ(廻り止め付)

標準品寸法と適用管

呼び径 KKシール寸法 寸法
内径 外径 厚み 本管外径 鞘管内径
50A 70 250 100 62.5〜65.5 254.2〜257.2
100A 122 300 100 116.3〜119.3 304.7〜307.7
125A 149 328 100 141.8〜144.8 333.4〜336.4
150A 174 335 100 167.2〜170.2 339.8〜342.8
200A 227 386 100 218.3〜221.3 390.6〜393.6
250A 277 437 100 269.4〜272.4 441.4〜444.4
300A 329 486 100 320.5〜323.5 490.6〜493.6
350A 365 537 100 357.3〜360.3 541.4〜543.4
400A 461 586 100 408.4〜411.4 590.6〜593.6
450A 467 636 100 454.2〜457.2 638.2〜641.2
500A 517 683 100 510.0〜513.0 687.4〜690.4
550A 568 734 100 555.8〜558.8 738.2〜741.2
600A 619 794 100 611.6〜614.6 798.6〜801.6
650A 670 845 100 662.4〜665.4 849.4〜852.4
700A 721 894 100 713.2〜716.2 898.6〜901.6
750A 771 945 100 764.0〜767.0 949.4〜952.4
800A 822 994 100 814.8〜817.8 998.6〜1001.6
850A 873 1041 100 865.6〜868.6 1045.4〜1048.4
900A 924 1092 100 916.4〜919.4 1097.0〜1100.0
1000A 1026 1092 100 1018.0〜1021.0 1197.0〜1200.0
呼び径 KKシール寸法 寸法
内径 外径 厚み 本管外径 鞘管内径
500A 517 683 100 510.0〜513.0 687.4〜690.4
550A 568 734 100 555.8〜558.8 738.2〜741.2
600A 619 794 100 611.6〜614.6 798.6〜801.6
650A 670 845 100 662.4〜665.4 849.4〜852.4
700A 721 894 100 713.2〜716.2 898.6〜901.6
750A 771 945 100 764.0〜767.0 949.4〜952.4
800A 822 994 100 814.8〜817.8 998.6〜1001.6
850A 873 1041 100 865.6〜868.6 1045.4〜1048.4
900A 924 1092 100 916.4〜919.4 1097.0〜1100.0
1000A 1026 1092 100 1018.0〜1021.0 1197.0〜1200.0

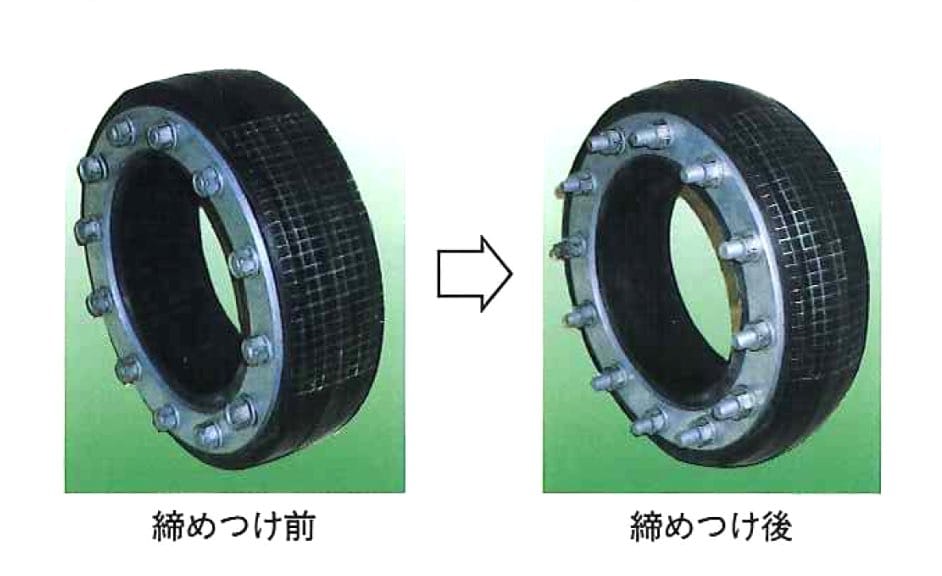

圧縮状況

締め付け前と締め付け後の比較画像

ゴム物性

部品名 物理性質
一次シールゴム
(抵硬度ゴム)		 引張強さ 70kg/cm以上 老化試験後の
変化率および
変化 		-30%以内
伸び率 400%以上 -30%以内
硬度 45±5° 0〜＋15
二次シールゴム 硬度 55±5° 水膨張率 200%

※上記硬度は、JIS Aタイプ硬度計によります。

KKシールの性能

● KKシール200A試験結果

試験項目 試験条件 試験結果
(1)耐圧試験 空気圧 1kg・f/㎠ 15日間保持
水圧 5kg・f/㎠ 1時間保持 		異常なし
漏洩なし
(2)偏心試験 水圧 1kg・f/㎠(加重1.85Ton) 4.5mm 漏洩なし
(3)傾斜試験 水圧 1kg・f/㎠ 18°漏洩なし
(4)摺動試験 水圧 1kg・f/㎠ 150mmスライド漏洩なし

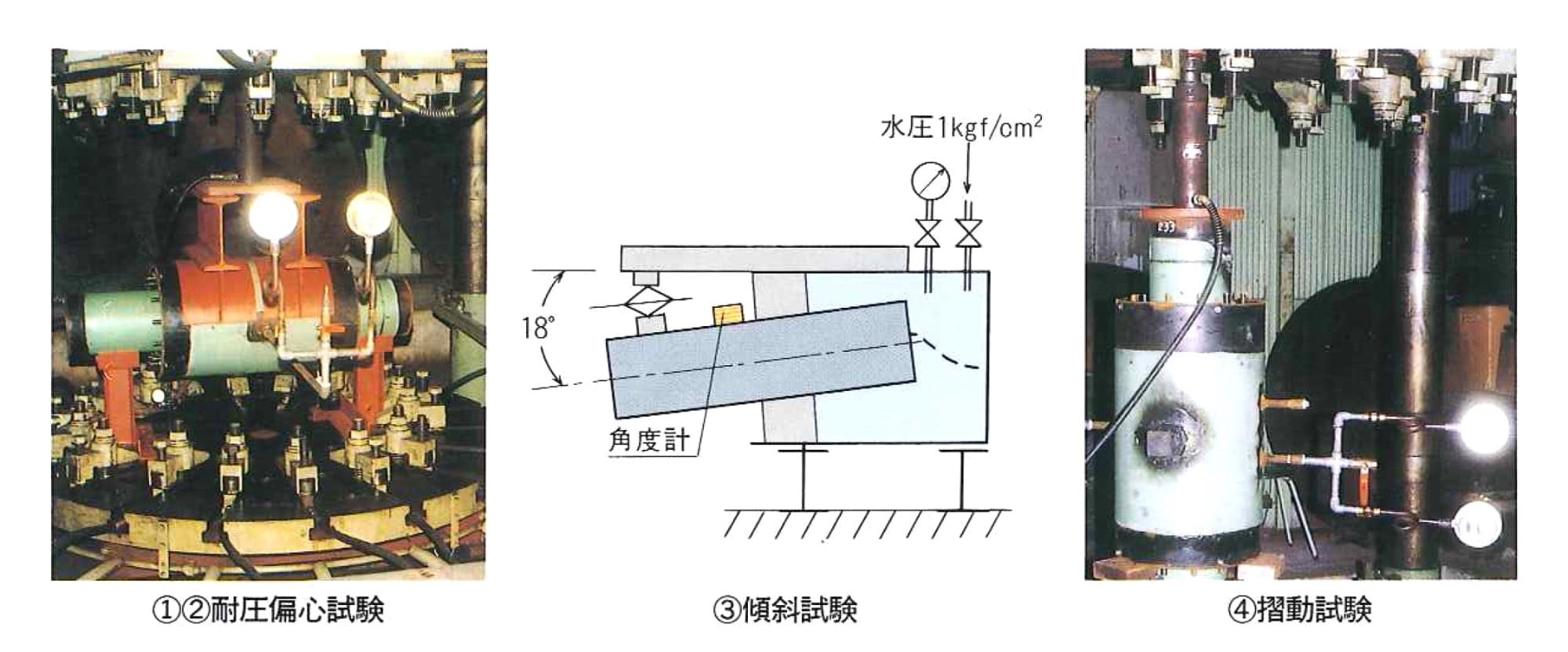

耐圧偏心試験、傾斜試験、摺動試験の画像

特殊型

1.偏心型

既設管の補修や偏心した二重構造配管にも適用できます。

2.耐熱型

蒸気管などには、シールゴムに耐熱性ゴムを使用し対応できます。
